ВРУ технические характеристики

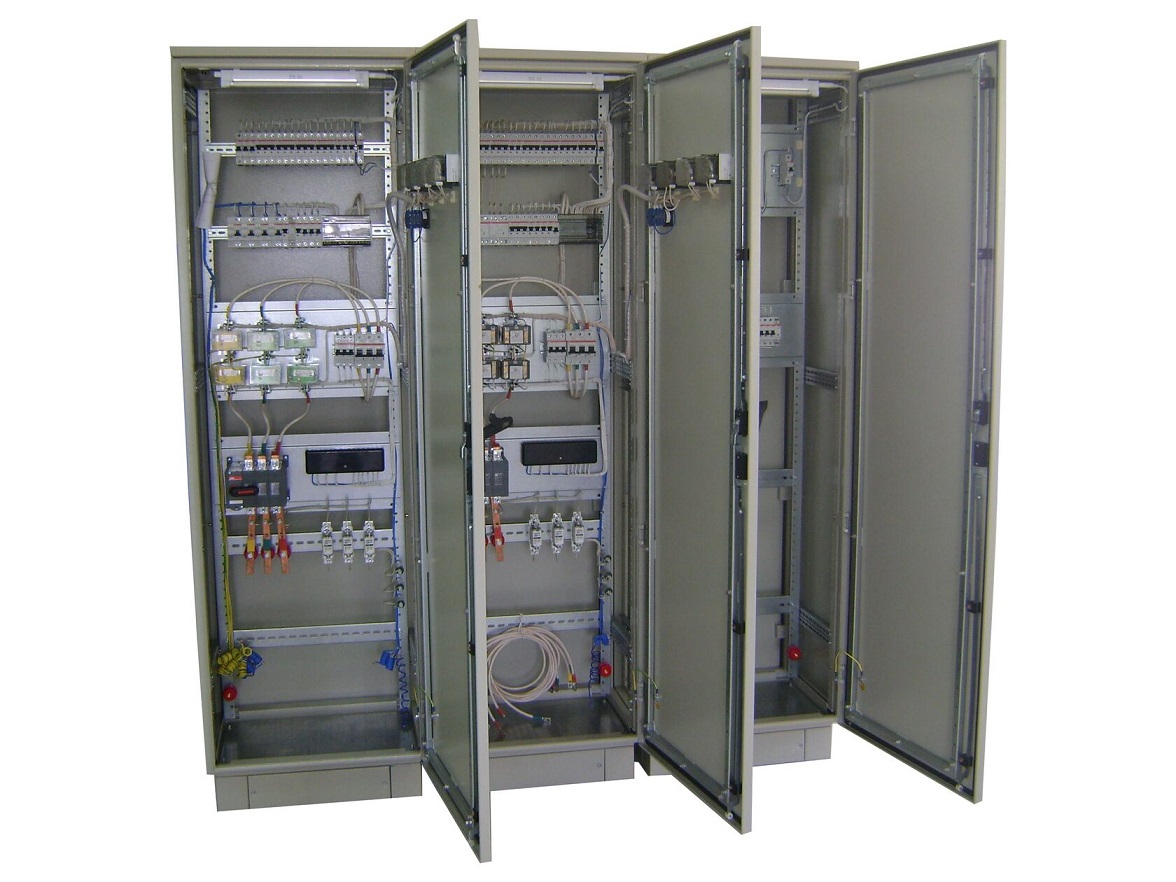

Щиты ВРУ (вводно-распределительные устройства) предназначены для приема и распределения электроэнергии. Дополнительно выполняют функцию учета и резервирования. Применение щитов ВРУ предотвращает вероятность короткого замыкания и перегрузок. Тем самым обеспечивается защита подключенных приборов. Шкаф устанавливается на вводе линии питания.

Основные параметры ВРУ ГОСТ 32396-2013

Наименование параметра

Вид ВРУ



Многопанельное

Однопанельное

Шкафное

1 Номинальное напряжение на вводе ВРУ, В

400/230

400/230

400/230

2 Номинальные токи вводных аппаратов, А

250; 400; 630

160; 250

50; 63; 100; 125; 160

3 Номинальные токи вводных коммутационных аппаратов панели с блоком автоматического включения резерва (АВР), А

100; 160; 250; 400

100; 160; 250

-

4 Номинальные токи ВРУ и панелей многопанельных ВРУ, А

Согласно 5.2

5 Номинальные токи защитных и/или коммутационных защитных аппаратов распределительных цепей, А

25; 32; 40; 63; 100; 160; 250

25; 32; 40; 63; 100; 160

10; 16; 25; 32; 40

6 Номинальные токи защитных аппаратов групповых цепей, А

10; 16; 25

10; 16; 25

10; 16; 25

7 Номинальные рабочие токи встроенных в ВРУ защитных аппаратов, А

Согласно 5.2

8 Номинальные отключающие дифференциальные токи устройств защитного отключения, мА:



- на вводе ВРУ

-

-

300; 500

- распределительной цепи

300; 500

300; 500

30; 100

- групповой цепи

30

30

10; 30

9 Номинальный кратковременно выдерживаемый ток короткого замыкания (действующее значение 1) для блока ввода и сборных шин ВРУ, кА

20

15

Ik< 10

1) Пиковое значение тока короткого замыкания следует принимать равным произведению действующего значения на коэффициент k=1,5.

 5.2 Для однопанельных и шкафных ВРУ, а также для каждой панели многопанельного ВРУ должны определяться их номинальные токи, а для встроенных в них аппаратов - номинальные рабочие токи в соответствии с приложением В ГОСТ 32396-2013.
