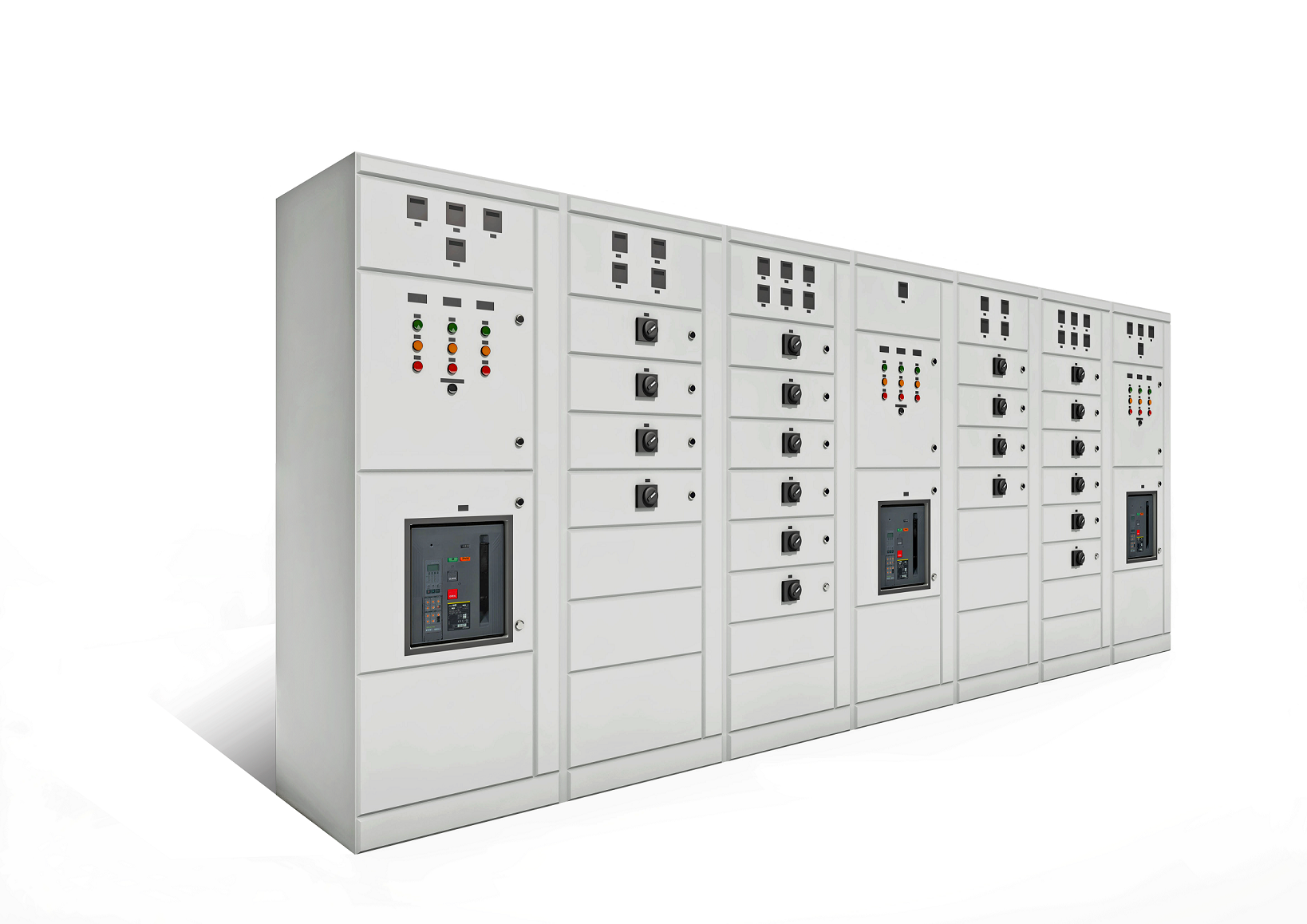

Щиты ВРУ (вводно-распределительные устройства) предназначены для приема и распределения электроэнергии. Дополнительно выполняют функцию учета и резервирования. Применение щитов ВРУ предотвращает вероятность короткого замыкания и перегрузок. Тем самым обеспечивается защита подключенных приборов. Шкаф устанавливается на вводе линии питания.
Основные параметры ВРУ ГОСТ 32396-2013
|
Наименование параметра |
Вид ВРУ |
||
|
Многопанельное |
Однопанельное |
Шкафное |
|
|
1 Номинальное напряжение на вводе ВРУ, В |
400/230 |
400/230 |
400/230 |
|
2 Номинальные токи вводных аппаратов, А |
250; 400; 630 |
160; 250 |
50; 63; 100; 125; 160 |
|
3 Номинальные токи вводных коммутационных аппаратов панели с блоком автоматического включения резерва (АВР), А |
100; 160; 250; 400 |
100; 160; 250 |
- |
|
4 Номинальные токи ВРУ и панелей многопанельных ВРУ, А |
Согласно 5.2 |
||
|
5 Номинальные токи защитных и/или коммутационных защитных аппаратов распределительных цепей, А |
25; 32; 40; 63; 100; 160; 250 |
25; 32; 40; 63; 100; 160 |
10; 16; 25; 32; 40 |
|
6 Номинальные токи защитных аппаратов групповых цепей, А |
10; 16; 25 |
10; 16; 25 |
10; 16; 25 |
|
7 Номинальные рабочие токи встроенных в ВРУ защитных аппаратов, А |
Согласно 5.2 |
||
|
8 Номинальные отключающие дифференциальные токи устройств защитного отключения, мА: |
|||
|
- на вводе ВРУ |
- |
- |
300; 500 |
|
- распределительной цепи |
300; 500 |
300; 500 |
30; 100 |
|
- групповой цепи |
30 |
30 |
10; 30 |
|
9 Номинальный кратковременно выдерживаемый ток короткого замыкания (действующее значение 1) для блока ввода и сборных шин ВРУ, кА |
20 |
15 |
Ik< 10 |
|
1) Пиковое значение тока короткого замыкания следует принимать равным произведению действующего значения на коэффициент k=1,5. |
|||
5.2 Для однопанельных и шкафных ВРУ, а также для каждой панели многопанельного ВРУ должны определяться их номинальные токи, а для встроенных в них аппаратов - номинальные рабочие токи в соответствии с приложением В ГОСТ 32396-2013.
